Tutorial membuat galon :
1. Membuka autocad 2D

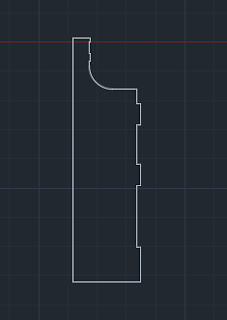

2. Membuat garis dengan line, ukuran ke kanan 37,5 , ke bawah 7, ke kiri 2, ke bawah 24, ke kanan 2, ke bawah 18, ke kiri 2, ke bawah 59, ke kanan 100, ke bawah 31, ke kanan 8, ke bawah 45, ke kiri 8, ke bawah 85, ke kanan 8, ke bawah 45, ke kiri 8, ke bawah 132, ke kanan 8, ke bawah 75, ke kiri 143,8.

3. Fillet dengan radius 50
4. Fillet dengan radius 25
5. Fillet dengan radius 25 bawah
6. Kemudian blok, ketik join lalu enter, klik offset dengan ukuran 3 ke dalam
7. Hapus garis bantu, lalu hubungkan
8. Kemudian blok lalu ketik join, setelah itu ketik revolve , klik objectnya, klik titik point, lalu tarik keatas, klik, ketik 360
9. Beri warna, lalu sesuaikan
Selesai, Terima kasih
