Assalamu'alaikum warahmatullahi wabarakatuh

Langsung ke tutorialnyaa ndeee

1. Membuat garis ke kanan sejauh 100, kemudian pada titik tengah ditarik garis ke atas sejauh 50 dan ke bawah sejauh 50

2. Membuat lingkaran dengan diameter 60 dan diameter 80 letakkan pada titik tengah

3. klik offset→ sejauh 15 → klik pada garis tengah yang horizontal lalu klik ke atas dan ke bawah

4.  klik offset→ sejauh 15 → klik pada garis tengah yang vertikal lalu klik ke kanan dan ke kiri

5. Buatlah lingkaran dengan diameter 10 sejumlah 6, letakan diperpotongan titik pada garis yang telah dioffsetkan

6. Garis offset atau garis bantu dihilangkan, dan sisakan garis awal

7. Membuat line di garis vertikal atas  ke kanan sejauh 3 dan ke kiri sejauh 3

8. Offset→ masukan ukuran 6→ klik garis vertikal atas ke kanan dan ke kiri

9. Tarik garis dari ujung garis ukuran 3 ke garis hasil offset

10. Hapus garis bantu hasil offset, garis tengah dan lingkaran paling luar

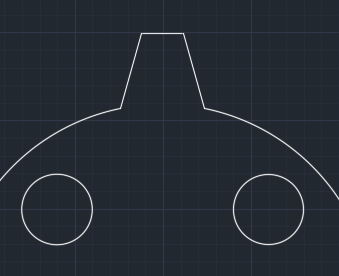

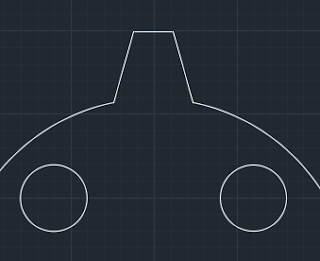

11. Trim, seperti gambar berikut

12. Blok sesuai gambar

13. Klik kanan → group→group→klik object→polar array→titik tengah→tuliskan 12 items

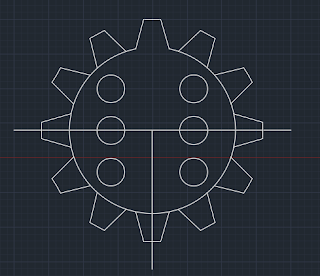

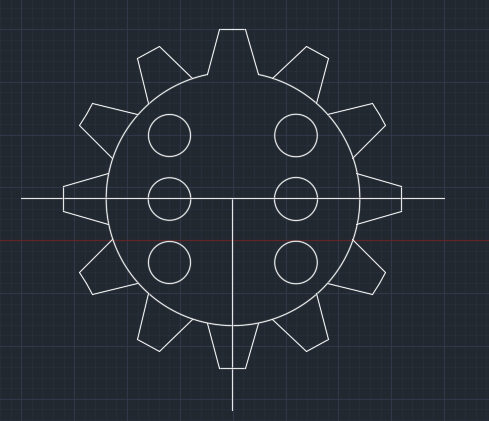

14. Trim untuk hilangkan garis bantu dan lingkaran penghubung

15. Beri ukuran, selesai

Terimakasih, mohon maaf apabila ada kesalahan.

Wassalamu'alaikum warahmatullahi wabarakatuh
