Tutorial membuat mur :
1. Buka Autocad, pilih 2D
2. Membuat Polygon dengan ketik polygon dengan ukuran 6, pilih circum

3. Lalu membuat garis bantu untuk membuat lingkaran dengan radius 4 ditengah poligon

4. Kemudian hapus garis bantu

5. Ganti ke mode SW Isometri

6. Setelah itu blok lalu klik kanan group, ketik Extrude, klik objectnya dienter kemudian masukan 6

7. Setelah itu ketik subtract→klik badan mur→klik kanan→klik lingkarannya→klik kanan

7. Ketik Chamfer edge, masukan distance 0.3 → 0.3→ klik lingkaran atas dan bawah→enter→enter

Pada 2D

Pada realistik

8. Ketik Helix, letakkan di center atas, tarik ke samping masukan 4, tarik ke bawah masukan 4. Klik Turn Height 0.8, lalu tarik ke bawah isikan 6

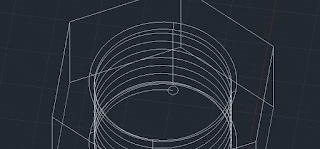

9. Cari ujung helix, kemudian membuat lingkaran diujungnya dengan radius 0.3

10. ketik sweep, klik lingkaran yang telah dibuat lalu klik kanan pilih enter kemudian klik helixnya, realistik

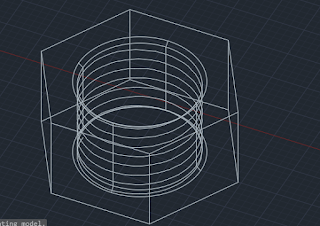

11. Substract klik mur, klik kanan lalu klik helixnya lalu klik kanan

12. Pada mode 2D membuat lingkaran, 3 point lalu klik diujungnya poligon

14. Extrude kemudian tarik ke bawah

15. Ketik Fillet edge, pilih radius isikan 1 kemudian enter, klik lingkaran atas, kemudian enter lalu klik lingkaran bawah

16. Pada mode realistik, ketik Intersect lalu klik poligonnya, klik badan mur lalu enter

Sekian, Terima kasihh
