Assalamualaikum warahmatullahi wabarakatuh

Langsung ke tutorialnya yaa teman teman ~~~

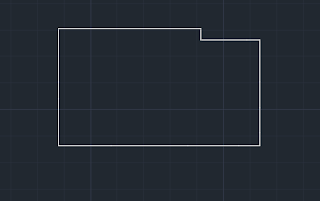

1. Membuat garis dengan menggunakan line, ukuran sebagai berikut :
vertikal ke bawah : 25,8,22
 Horizontal ke kanan : 24.66, 36, 24, 10
Vertikal ke atas : 6,12,12,20
Horizontal ke kiri : 6, 22
Vertikal ke atas : 5
lalu kemudian dihubungkan

2. Buat lingkaran → circle  di ujung atas dengan radius 10 → trim yang tidak diperlukan, atau buat seperti gambar

3. Buat garis dengan ukuran 25 pada garis ukuran 8 atas dan buat garis dengan ukuran yang sama di garis 8 bawah.

4. lalu membuat garis bantu untuk menghubungkan dua garis tadi

5. Membuat lingkaran dititik tengah radius 6→trim→hapus garis bantu→move→select objek lingkarannya → lalu pindahkan seperti gambar.

6. Buat lingkaran pada garis tengah ukuran 36 radius 45

7. Membuat garis bantu di ujung kiri ukuran 36, garis dengan line ke atas sejauh 50

8. Setelah itu offset garis 50 sejauh 36

9. kemudian trim garis yang tidak dibutuhkan seperti gambar dibawah ini

10. Setelah itu klik move→ select hasil trim → tarik ke bawah → delete yang tidak diperlukan, sehingga membentuk seperti dibawah ini

11. kemudian klik chamfer→distance→10→6→pilih garis ukuran 10 dan 6 (klik bawah 10, setelah itu 6)

12. kemudian klik chamfer→distance→6→6→pilih garis ukuran 20 dan 6 (klik ukuran 6, setelah itu 20)

13. buatlah garis di ujung ukuran 12 atas, ke kiri 4 dan ke atas 4

14. Buatlah lingkaran diujung garis bantu dengan radius 4

15. lalu di trim

16. buatlah garis di ujung ukuran 12 bawah, ke kiri 4 dan ke bawah 4, buatlah lingkaran dengan radius 4

17. kemudian trim



18. kemudian membuat garis penghubung dan lingkaran ditengah garis dengan radius 6

19. kemudian trim

20. klik garis atas yang pada langkah pertama dihubungkan→hapus→membuat line ke kanan (58)

21. kemudian membuat sudut 30 derajat diantara garis ukuran 5 dan 22. buat garis → <-30 →2

22. Kemudian membuat garis → <-30→6 lalu dihubungkan

23. garis dengan ukuran 6 di offset sejauh 12 ke bawah, lalu dihubungkan  dengan garis ukuran 2 atas dan bawah.

24. Membuat lingkaran ditengah garis dengan radius 3 lalu ditrim

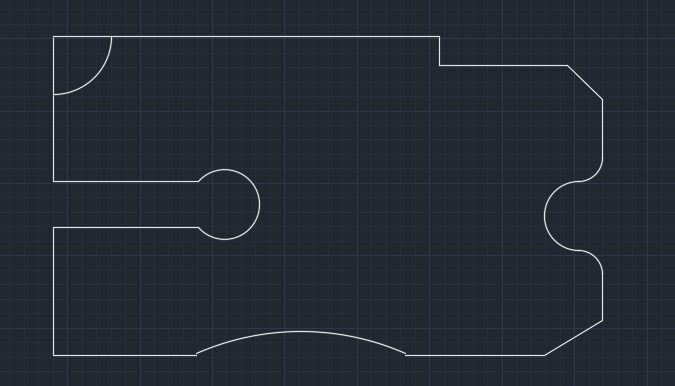

25. setelah itu beri ukuran dengan dimensi, dan beri warna, selesai
